Фитинговая платформа — модель 13-9744-06

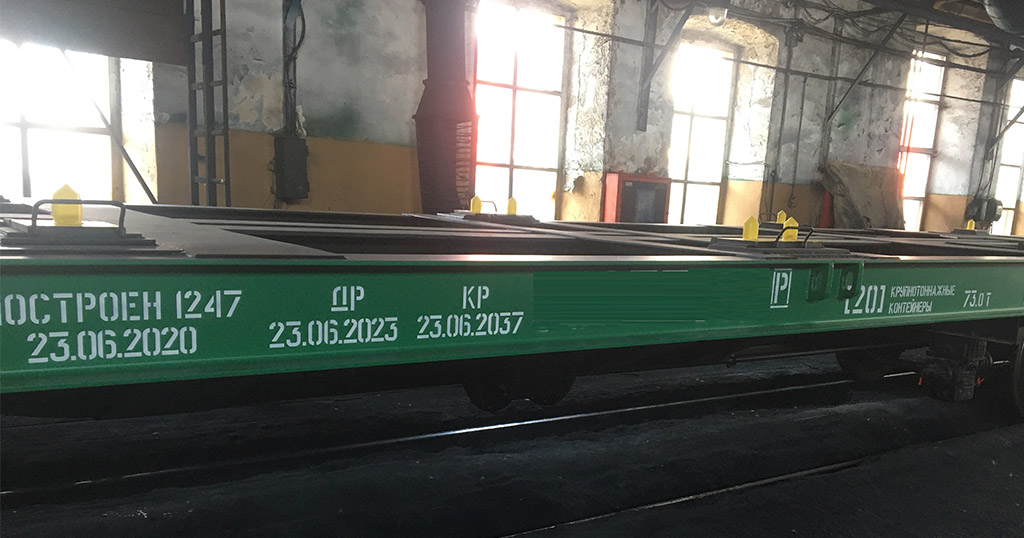

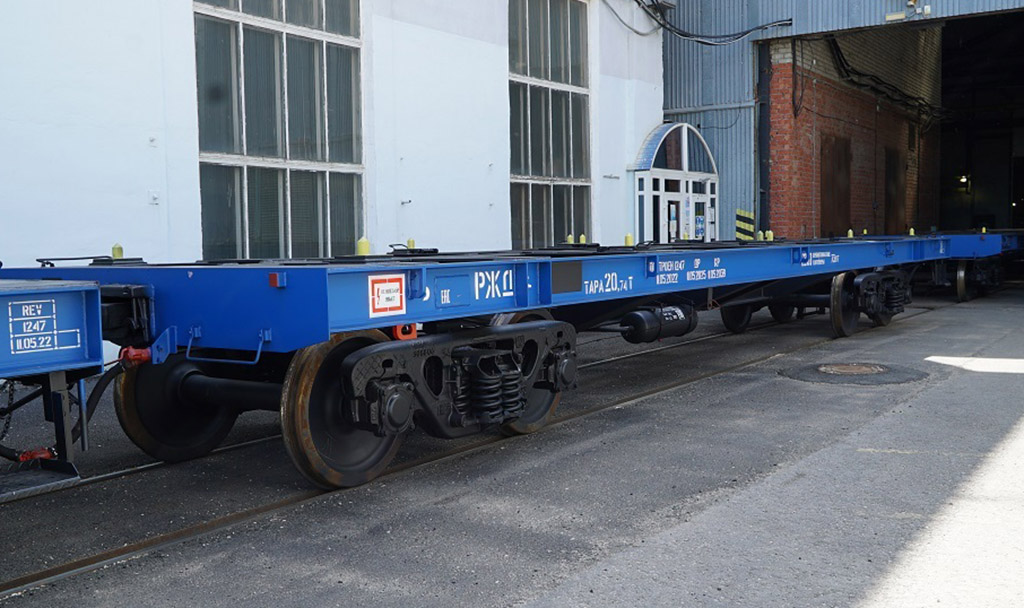

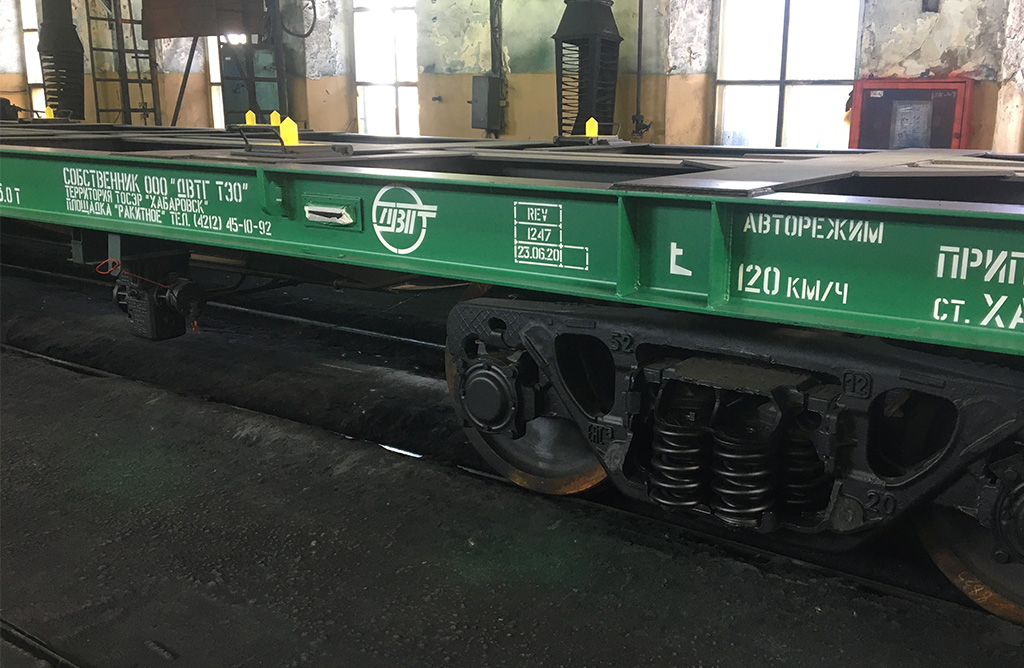

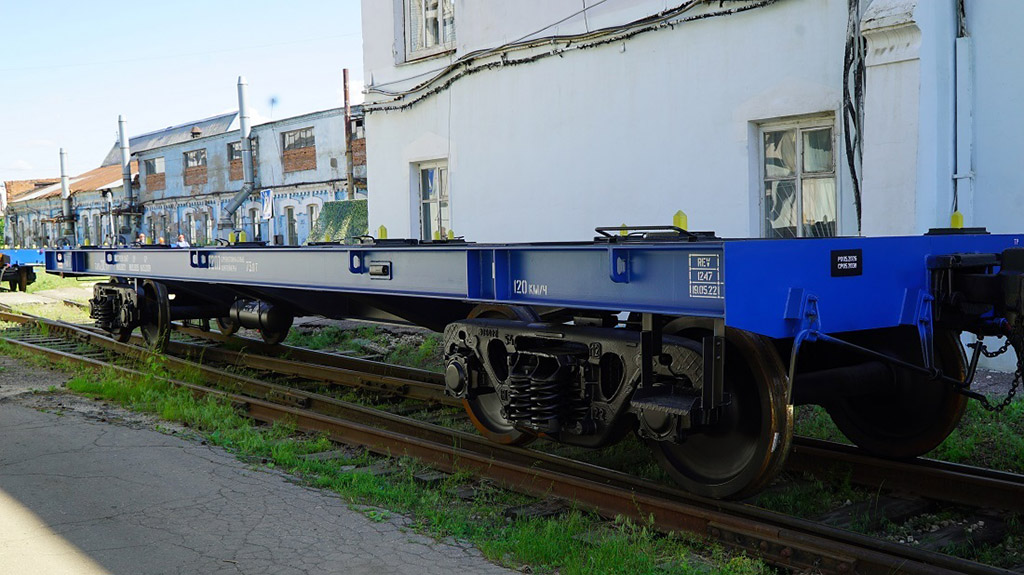

Модель 13-9744-06 (Фитинговая платформа)

Платформа предназначена для перевозки контейнеров-цистерн и крупнотоннажных контейнеров:

одного контейнера длиной 40 футов типа 1А, 1АА, 1АХ, 1ААА;
одного, двух контейнеров длиной 20 футов типа 1С, 1СС, 1СХ
одного, двух контейнеров-цистерн типа 1СС

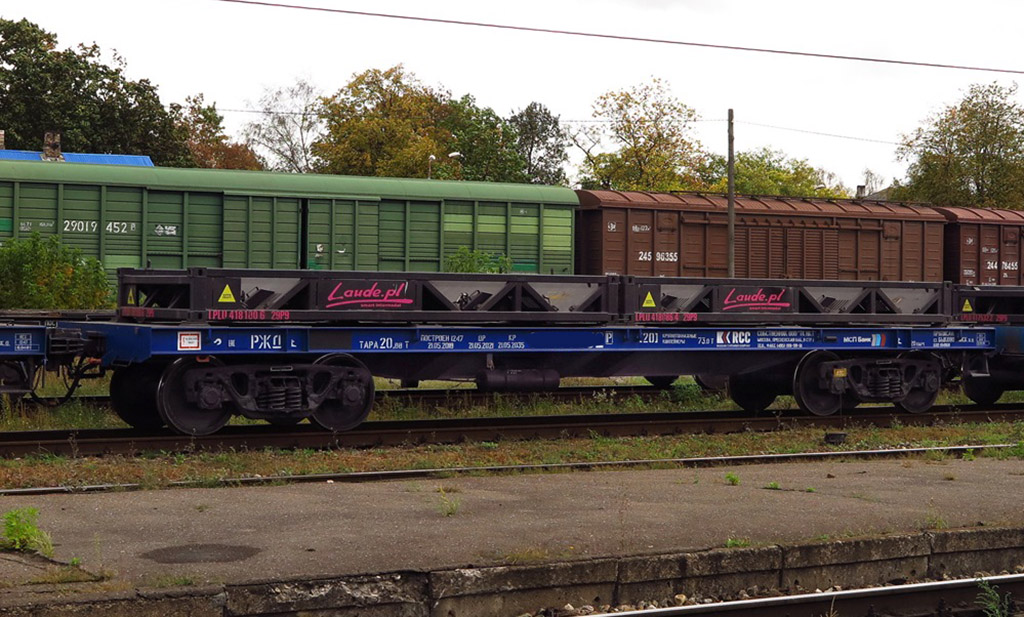

На платформе перевозятся крупнотоннажные контейнеры массой брутто 36 тонн. В части перевозки грузов, разрешенных к транспортированию в контейнерах-цистернах типоразмера 1 СС, данная платформа ограничений не имеет. Рама платформы оборудована увязочными скобами и дополнительными фитинговыми упорами, что позволяет перевозить один танк-контейнер в центре платформы.

№	Параметр	Значение
1	Масса тары максимальная, т	21
2	Грузоподъемность, т	73
3	База, мм	9720
4	Длина по концевым балкам рамы, мм	13400
5	Длина по осям сцепления автосцепок, мм	14620
6	Высота от уровня верха головок рельсов, мм	1040...1080
7	Ширина максимальная, мм	3100
8	Конструкционная скорость, км/час	120
14	Ширина колеи, мм	1520 мм
15	Габарит	1-ВМ
